CAD Konstruktion

In Projekten geht es oft darum, dass auch Zeichnungen, Ansichten und Konstruktionen benötigt werden.

In der heutige Zeit wird sehr viel in 3D- Konstruiert und entwickelt. Aber auch 2D ist noch weit verbreitet.
Der Anteil 2D wird jetzt noch größer sein, allerdings gewinnt die
3D Konstruktion immer mehr an Gewicht in der Entwicklung. Es gibt kaum noch Produkte die in 2D konstruiert werden.

In 2D sind sämtliche Zeichnungen die für die Fertigung, Zusammenbau und Montage notwendig sind.
Die Konstruktion entsteht dabei meist in 3D.
Hier ist der Vorteil, man sieht bereits das endgültige Produkt und kann so frühzeitig Probleme erkennen.

Die Konstruktion kann hier als Leistung gekauft werden, die auch nur das berechnet,was auch geleistet wurde. Also jeden Arbeitsschritt einzeln.

Heutzutage werden die meisten Konstruktionen in einem 3D CAD- System entworfen.
Im Bauwesen auch als "BIM" (Building Information Model) bezeichnet.

Aus dem 3D CAD Model heraus entstehen dann die Zeichnungen zur Fertigung, Zusammenbau, Montage.
Es werden Stücklisten und Massen ermittelt und können so für die weitere Verarbeitung weitergegeben werden.

Hier erstelle ich Ihnen
  • Baugruppen
  • Einzelteile
  • Stücklisten

Spezialisiert bin auf den Fassadenbau, wie auch Fenster und Türen und deren Planung. Aber auch andere neue Produkte entwickle ich für Sie.

  • PR- Fassaden, Fenster- und Türen
    • Werk- und Montage Zeichnung
    • Fertigungszeichnungen
    • Massenermittlung
  • Entwicklung neuer Produkte
Wenn Sie ein neues, modernes Logo für Ihr Unternehmen wünscchen, oder auch einer Ansicht eine Grafik mit Rendering möchten,
für z. B. Portfolio Mappe, Präsentation,

So kann ich Ihnen dies auch ausarbeiten. Auch gerne aus einem CAD- Modell. Später auch eine Vektorgrafik daraus generieren.
Auch die Grafiken lassen sich dann vielseitig weiter verwenden und nutzen.

Dabei kann dies für Produkte stehen, für Werbezwecke oder anders genutzt werden.

Nicht nur aus 3D und 2D CAD erstelle ich Ihnen Grafiken, neine, auch aus anderen Vorlagen wie Fotos, Bilder, Skizzen
werden Grafiken erstellt. So z. B. eine Skyline, Objekte oder auch das, was Sie gerne digitalisiert haben möchten.

Man kann auch Dinge einscannen und diese dann in Grafiken verarbeiten.

Spechen Sie mich gerne auf Ihre neue Grafik an.

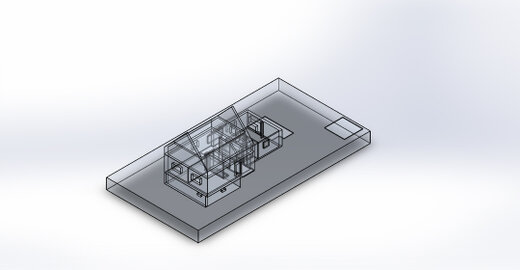

Wohnobjekt
Ein Wohnhaus welches ich mit herkömmlichen Aufmaß ausgemessen habe. Also mit Maßband und Gliedermaßstab (Zollstock).
Vom Papier dann ich CAD umgewandelt.
Kamera m. Gehäuse
Eine Kamera mit Gehäuse zum befestigen. Angedacht einmal als Überwachungskamera im Bus.

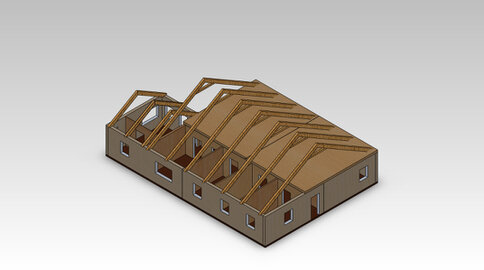

Entwurf Einfamilienhaus
Ein Entwurf für den Bau eines Holhaus mit Holzfertigteilen. Wie Lego zusammenstecken.
Büroschrank
Ein Büroschrank für Dachschrägen.

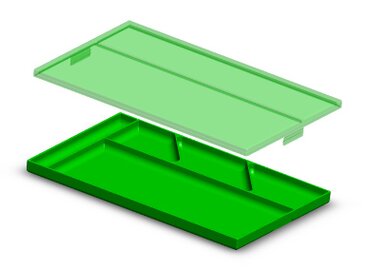

Tablett mit Deckel
Ein Tablett mit Deckel zum verschließen. Größe ca. DIN A4
3D CAD
Wenn jetzt ein Produkt fertig ist, die Zeichnung erställt wurde und im Nachhinein Änderungen notwendig werden, sind die mit im Preis pro Stück Änderung zu berechnen. Als eine Kanteung neu machen, eine Ausklinkung verschieben, Bohrungen verändern und weitere Änderungen.

Eine Änderung ist immer mit Aufwand verbunden und hat nachfolgende Wirkungen. Eine Zeichnung erhält dann einen Änderungsindex, wenn das Bauteil geändert wird.

Der Preis für die Änderung am Bauteil beinhaltet auch die Anpassung in der Zeichnung.
2.65 €(MwSt. Inkl.)
Hinzufügen
3D CAD
Eine Ausklinkung ist z. B. in einem Blech eine Ecke, die entfernt werden muss. Hier wird die entsprechend Ausklunkung berechnet.
1.75 €(MwSt. Inkl.)
Hinzufügen
3D CAD
Ein Ausschnitt ist irgendwo mitten im Bauteil, welches z. b. zum Überstülpen benötigt wird, wo später etwas durchschaut. Ein Ausschnitt kann Rund, Eckig oder andere Formen haben.
1.75 €(MwSt. Inkl.)
Hinzufügen
3D CAD
Jede Bohrung oder jedes Langloch, egal ob mit oder ohne Senkung wird abgerechnet, die im Bauteil benötigt wird.
Mengenrabatt verfügbar Mengenrabatt verfügbar
1.05 €(MwSt. Inkl.) 1.11 €
Hinzufügen
3D CAD
Bei einem Volumenkörper Grundmodell ist dies die Basis für die gesamte Konstruktion, die auf das Grundmodell aufbaut. Dies kann sein ein Quader, Kreisförmig oder Eckig.
Berechnet wird dies für jedes neue Modell welches entsteht.
9.50 €(MwSt. Inkl.)
Hinzufügen
3D CAD
Jede Kantung die angebracht wird ist zu berechnen. Ein Kantung am Blech die benötigt wird wie z. B. Gehäuse aus Metall.
2.95 €(MwSt. Inkl.)
Hinzufügen
3D CAD
Eine Senkung wird berechnet, wenn eine Bohrung nicht nur "Durchgangsloch" ist sondern auch noch zusätzliche eine Senkung erhält für Senkkopfschrauben.
0.69 €(MwSt. Inkl.)
Hinzufügen
3D CAD
Das einbringen einer Nut in einem Bauteil.
0.69 €(MwSt. Inkl.)
Hinzufügen
Neuentwicklung
Der Grundpreis beinhaltet das zusammentragen und aufzeuchnen der Daten für die Neuentwicklung.
69.70 €(MwSt. Inkl.)
Hinzufügen
Neuentwicklung
Projektgespräche Stundensatz vor Ort ohne Anfahrt. Anfahrt wird gesondert berechnet
47.50 €(MwSt. Inkl.)
Hinzufügen
Neuentwicklung
Recherche nach Bauteilen im Internet zur Neuentwicklung wie Steckdosen, Dioden usw.
36.24 €(MwSt. Inkl.)
Hinzufügen
Zeichnungen
Erstellung einer Explosionsskizze mit Positionsnummern.
16.79 €(MwSt. Inkl.)
Hinzufügen
Zeichnungen
Zeichenblatt auf dem die Zeichnungserstellung erfolgt. Eine Ableitung aus dem 3D CAD Modell. Ausfüllen des Zeichenkopf.
Zeichenblatt in den größen DIN A5, A4, A3, A2, A1, A0. Sondergrößen auf Anfrage. Kennzeichnung der Falzkanten. Abgerechnet pro Zeichenblatt welches erstellt wird. Im Zeichenkopf sind alle relevanten Daten enthalten wie Zeichnungsnummer, Artikelnummer, Material, Gewicht usw.
22.95 €(MwSt. Inkl.)
Hinzufügen
Zeichnungen
Jede Zeichnung erhält 3 Ansichten (Vorn, Seite, Drauf) plus 1 Isometrische Darstellung. Jede weitere zusätzlich benötigte Ansicht wird berechnet. Sie es Schnittansichten und weitere Ansichten.
6.15 €(MwSt. Inkl.)
Hinzufügen
Zeichnungen
Hier wird die Anpassung der Zeichnung berechnet die angepasst wird, wenn sich das 3D Modell ändert.
9.15 €(MwSt. Inkl.)
Hinzufügen
3D CAD
Soll Ihr Bauteil eine Fase oder einer Verrundung erhalten, wie diese hier pro Kante berechnet, die hier bearbeitet wird.
0.69 €(MwSt. Inkl.)
Hinzufügen
3D CAD
Es werden Lizenzkosten erhoben die auf jedenfall zu Zahlen sind. Hier wird eine "Mietlizenz" vom Systemhersteller erworben. Die Dauer beträgt3, 6 oder 12 Monate. Die Kosten werden bei Beauftragung fällig und werden 1 zu 1 weitergegeben nach aktuellem Tagessatz.
0.00 €(MwSt. Inkl.)
Hinzufügen
Wenn Sie die Idee für ein neues Produkt umsetzen möchten und dies Konstruiert werden muss, dann kann ich Ihnen dies erstellen.
Die Konstruktion enthält mehrere Bausteine
  • 3D Modell
  • Zeichnungsableitung
  • Stücklisten (später für die Arbeitsvorbereitung/ Projektabwicklung notwendig)
  • 3D- Druck möglich

So können neue Produkte entwicklet werden. Bevor ein 3D Modell entsteht, sind Vorgespräche notwendig, um hier die Vorrgaben zur Umsetzung festzulegen. Diese Gespräche können
  • persönlich vor Ort
  • per Videkonferrenz
statt finden. Aus dem Brainstorming wird dies sortiert und eine Skizze von Hand erstellt. So wird die Grundlage zur Neuentwicklung aufgebaut.

Damit stehe wir am Anfang der Entwicklung bei Beginn der Projektierung.
CAD- Ansichten

Ansichten sind meist zur Übersicht und Orientierung.
Beispiel Gebäude.

Die Ansichten werden aus den Himmelsrichtungen dargestellt. So erhält man schon eine Vorstellung davon,
wie das Gebäude aussehen wird.

Gleiches kann natürlich auch von anderen Gegenständen erstellt werden wie z. B. Schiff/ Boot oder eine größere Maschine wie eine Abkantbank, aber bei kleineren Produkten wie eine Fernbedienung und die Anordnung der Tasten.

Man kann auch über solch ein Programm ein neues Logo entwerfen udn dies später als Bild und Vektorgrafik nutzen.
So habe ich z. B. meine eigenen Logos entworfen
